Sammler & Dampfverteiler
Sammler führen Dampf, Wasser oder Gas zusammen und verteilen sie wieder. Wir liefern sie als komplette, geschweißte Baugruppe nach Ihrer Zeichnung – Grundkörper, Abgänge, Flansche und Boden fertig montiert, geprüft und dokumentiert.
Lieferumfang & Ausführung
| Merkmal | Angabe |
|---|---|
| Fertigungsgrundlage | Zeichnung mit Stutzenplan, Teilung und Winkellage |
| Grundkörper | Nahtloses Rohr DN 50 bis DN 800, Wanddicke nach Auslegung |
| Stutzen | eingeschweißt, ausgehalst oder mit Einschweißstutzen, nach Zeichnung |
| Böden | Klöpper-, Korbbogen- oder Flachboden, angeschweißt |
| Anschlüsse | Schweißende, Flansch nach EN 1092-1 oder ASME B16.5, Muffe |
| Werkstoffe | P265GH, 16Mo3, 13CrMo4-5, 10CrMo9-10, 14MoV6-3, P91, X20CrMoV11-1 |
| Schweißausführung | qualifizierte Verfahren mit WPS/WPQR, Vorwärmung und Wärmenachbehandlung nach Werkstoff |
| Prüfung | ZfP der Nähte nach Vorgabe, Druckprüfung mit Protokoll |
| Dokumentation | Zeugnis 3.1 oder 3.2 nach EN 10204, Schweiß- und Prüfplan, WPQR |
| Druckgeräterichtlinie | Einstufung nach PS, Volumen und Fluidgruppe; Kategorie und Modul nach Ihrer Angabe |
| Toleranzen | Form- und Lagetoleranzen nach Zeichnung, Freimaß nach ISO 2768 und ISO 13920 |
Welche Werkstoffe wir dafür liefern
Die Güte richtet sich nach Medium, Temperatur und Druck. Die folgende Liste ist eine Auswahl und keine Beschränkung – geliefert wird die Güte, die Auslegung und Spezifikation verlangen. Zu jeder Güte finden Sie das Datenblatt mit Zusammensetzung, Kennwerten und Normen.
Typische Einsatzgebiete

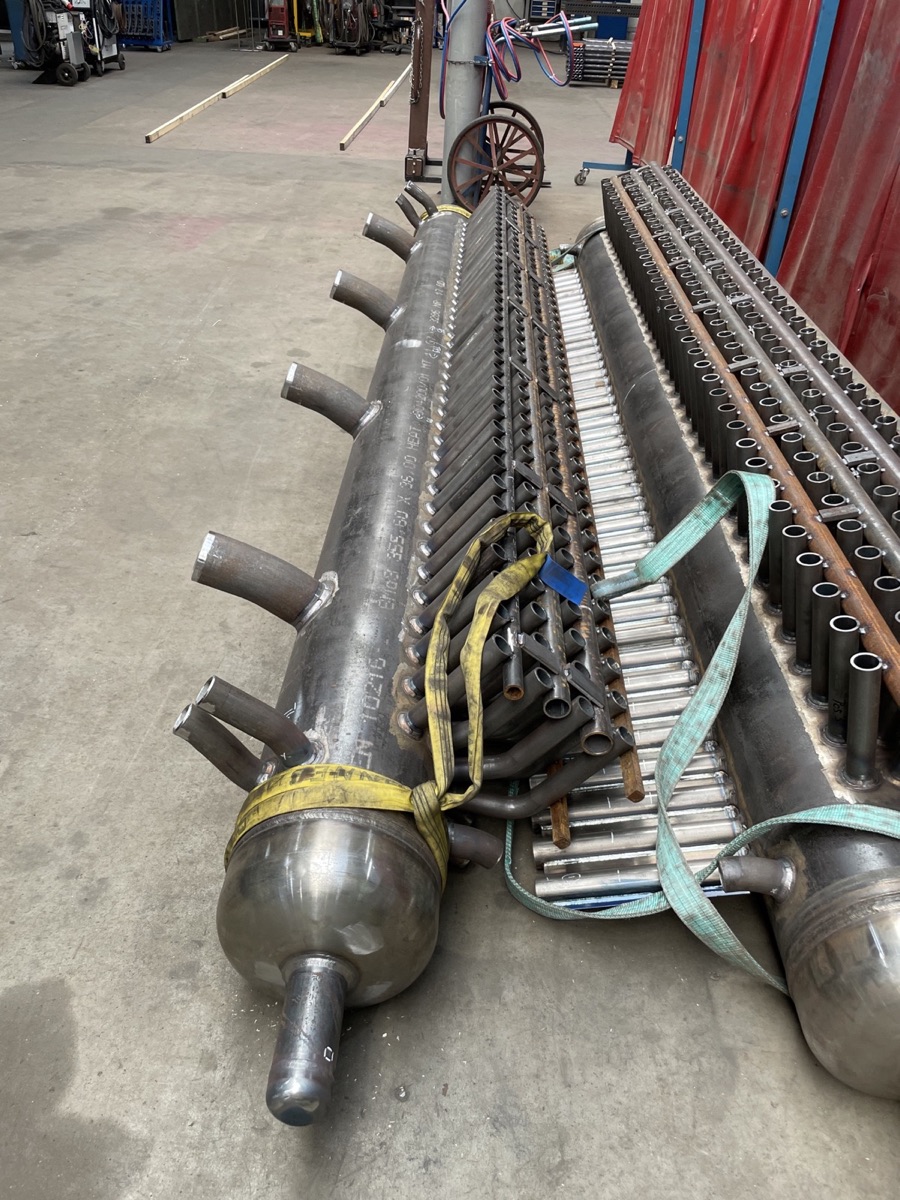

- Ein- und Austrittssammler von Überhitzern und Economisern
- Verteilersammler für Membranwände im Kessel
- Dampfverteiler für mehrere Verbraucher in der Prozessanlage
- Speisewasser- und Umwälzsammler
- Fernwärme-Übergabestationen mit mehreren Abgängen
- Ersatzteile bei Revision und Umbau bestehender Kessel
Was Sie an Nachweisen bekommen
Abnahmeprüfzeugnis 3.1 oder 3.2 nach EN 10204
Chargenbezogene Prüfergebnisse für jede drucktragende Position, auf Wunsch gegengezeichnet.
Zerstörungsfreie Prüfung
Sicht-, Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung der Schweißnähte nach Vorgabe.
Druckprüfung
Hydrostatische Prüfung nach Regelwerk und Zeichnung, mit Protokoll.
Rückverfolgbarkeit
Charge und Schmelze jeder Position bleiben über die Dokumentation nachvollziehbar.
Von der Zeichnung zur Lieferung
1. Zeichnung oder Skizze
Sie schicken uns Zeichnung, Isometrie oder Stückliste – auch eine Handskizze mit Maßen genügt für den Anfang.
2. Werkstoff und Regelwerk klären
Wir stimmen Güte, Norm, Druckstufe und gefordertes Zeugnis mit Ihnen ab.
3. Angebot
Sie erhalten ein Angebot mit Preis, Ausführung und verbindlichem Termin.
4. Lieferung mit Dokumentation
Die Komponente kommt einbaufertig, mit Zeugnissen und Prüfprotokollen.
Sammler & Dampfverteiler – häufige Fragen
Was ist der Unterschied zwischen Sammler und Verteiler?
Technisch ist es derselbe Bauteiltyp. Führt er mehrere Leitungen zu einer zusammen, nennt man ihn Sammler; verteilt er ein Medium von einer Leitung auf mehrere, nennt man ihn Verteiler. Im Englischen heißt beides header.
Was ist ein Steam Header?
Der englische Begriff für einen Dampfverteiler: ein Sammelrohr, das Dampf von einem oder mehreren Erzeugern aufnimmt und über Stutzen auf mehrere Verbraucher verteilt. Er wird nach Druck und Temperatur des Dampfes ausgelegt, bei Heißdampf aus warmfestem Stahl wie 13CrMo4-5, 10CrMo9-10 oder P91.
Welche Werkstoffe kommen für Sammler infrage?
Das richtet sich nach der Dampftemperatur. Bis etwa 400 °C genügt P265GH, bis 530 °C 16Mo3, bis 570 °C 13CrMo4-5, bis 600 °C 10CrMo9-10 und bis etwa 620 °C P91. X20CrMoV11-1 wird bis rund 580 °C eingesetzt.
Welche Angaben braucht ihr für ein Angebot?
Zeichnung oder Skizze mit Durchmesser, Länge und Wanddicke des Grundkörpers, Stutzenplan mit Teilung und Winkellage, Werkstoffgüte, Auslegungsdruck und -temperatur sowie das geforderte Zeugnis nach EN 10204.
Werden die Stutzennähte geprüft?
Ja. Bei drucktragenden Sammlern gehört die zerstörungsfreie Prüfung der Stutzen- und Rundnähte zum Umfang – üblich sind Magnetpulver- oder Eindringprüfung an der Oberfläche und Ultraschall- oder Durchstrahlungsprüfung im Volumen. Dazu kommt die Druckprüfung mit Protokoll.
Liefert ihr den Sammler komplett oder nur die Einzelteile?
Beides. Üblich ist die komplette Baugruppe: T-Stücke, Flansche und Boden werden zum fertigen Sammler verschweißt, geprüft und mit Dokumentation geliefert. Wenn Sie selbst montieren, liefern wir stattdessen die Einzelteile zugeschnitten und mit Schweißnahtvorbereitung nach Zeichnung.
Was bedeutet Kategorie IV und Modul G auf der Zeichnung?
Die Kategorie folgt aus Druck, Volumen und Fluidgruppe: bei PS 45 bar, rund 161 Litern Innenvolumen und Fluidgruppe 2 (Wasserdampf) liegt das Produkt aus Druck und Volumen über 3000 bar·Liter, damit Kategorie IV. Modul G bedeutet Einzelprüfung: eine benannte Stelle prüft jedes einzelne Gerät, nicht eine Stichprobe. Das kostet Zeit und Geld und gehört deshalb in die Anfrage, nicht in die Abnahme.
Könnt ihr Staffelpreise nennen?
Ja, und bei Baugruppen lohnt sich das fast immer. Ab der zweiten Einheit verteilen sich Vorrichtungen, Verfahrensprüfungen und Einrichtaufwand. Nennen Sie uns die Mengenstufen, die Sie vergleichen wollen – wir rechnen sie einzeln.
Zeichnung senden – den Rest klären wir gemeinsam
Eine Zeichnung, Stückliste oder kurze Beschreibung genügt für den Anfang. Falls bereits vorhanden, helfen uns folgende Angaben bei der schnellen Kalkulation.
- Zeichnung mit Stutzenplan: Teilung und Winkellage
- Werkstoff, oder Druck, Temperatur und Medium
- Abmessung des Grundkörpers: Außen-Ø × Wanddicke und Baulänge
- Stückzahl und Staffelmengen
- Zeugnis 3.1 oder 3.2, ZfP-Umfang, Wunschtermin
Sammler & Dampfverteiler anfragen?
Zeichnung, Werkstoff und Stückzahl genügen – wir melden uns mit Preis und Termin.
