Rohrleitungsvorfertigung
Bei der Rohrleitungsvorfertigung werden Rohrleitungsabschnitte nach Ihrer Zeichnung oder Isometrie vorab geschweißt und geprüft und einbaufertig geliefert – fachsprachlich auch Rohrleitungsbaugruppen, international Pipe Spools. Das verlagert Schweißarbeit von der Baustelle in die Vorfertigung und verkürzt die Montagezeit erheblich.
Lieferumfang & Ausführung
| Merkmal | Angabe |
|---|---|
| Fertigungsgrundlage | Isometrie, Zeichnung oder bemaßte Skizze |
| Abmessungen | DN 15 bis DN 1200, Wanddicken nach Auslegung |
| Verbindung | Stumpfnaht nach EN ISO 9692, Flansch nach EN 1092-1 oder ASME B16.5 |
| Schweißausführung | WIG, E-Hand oder MAG nach qualifizierten Verfahren (WPS/WPQR) |
| Formteile | Bögen nach EN 10253, T-Stücke, Reduzierungen, Kappen |
| Prüfung | Sichtprüfung, ZfP nach Vorgabe, Druckprüfung mit Protokoll |
| Dokumentation | Zeugnis 3.1 oder 3.2 nach EN 10204, Schweißnahtplan, Prüfprotokolle |
| Oberfläche | roh, gestrahlt, grundiert oder gebeizt und passiviert |
| Kennzeichnung | Positionsnummer nach Isometrie, Charge und Schmelze rückverfolgbar |
Welche Werkstoffe wir dafür liefern
Die Güte richtet sich nach Medium, Temperatur und Druck. Die folgende Liste ist eine Auswahl und keine Beschränkung – geliefert wird die Güte, die Auslegung und Spezifikation verlangen. Zu jeder Güte finden Sie das Datenblatt mit Zusammensetzung, Kennwerten und Normen.
Typische Einsatzgebiete
- Prozessleitungen in Raffinerie und Petrochemie
- Frischdampf- und Speisewasserleitungen im Kraftwerk
- Verbindungsleitungen zwischen Kessel, Sammler und Turbine
- Kühl- und Seewasserkreisläufe im Schiffbau
- Fernwärmeleitungen und Übergabestationen
- Umbauten und Revisionen mit engem Zeitfenster
Was Sie an Nachweisen bekommen
Abnahmeprüfzeugnis 3.1 oder 3.2 nach EN 10204
Chargenbezogene Prüfergebnisse für jede drucktragende Position, auf Wunsch gegengezeichnet.
Zerstörungsfreie Prüfung
Sicht-, Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung der Schweißnähte nach Vorgabe.
Druckprüfung
Hydrostatische Prüfung nach Regelwerk und Zeichnung, mit Protokoll.
Rückverfolgbarkeit
Charge und Schmelze jeder Position bleiben über die Dokumentation nachvollziehbar.
Von der Zeichnung zur Lieferung
1. Zeichnung oder Skizze
Sie schicken uns Zeichnung, Isometrie oder Stückliste – auch eine Handskizze mit Maßen genügt für den Anfang.
2. Werkstoff und Regelwerk klären
Wir stimmen Güte, Norm, Druckstufe und gefordertes Zeugnis mit Ihnen ab.
3. Angebot
Sie erhalten ein Angebot mit Preis, Ausführung und verbindlichem Termin.
4. Lieferung mit Dokumentation
Die Komponente kommt einbaufertig, mit Zeugnissen und Prüfprotokollen.
Rohrleitungsvorfertigung – häufige Fragen
Was ist der Unterschied zwischen einem vorgefertigten Rohrleitungsabschnitt und der Rohrleitung?

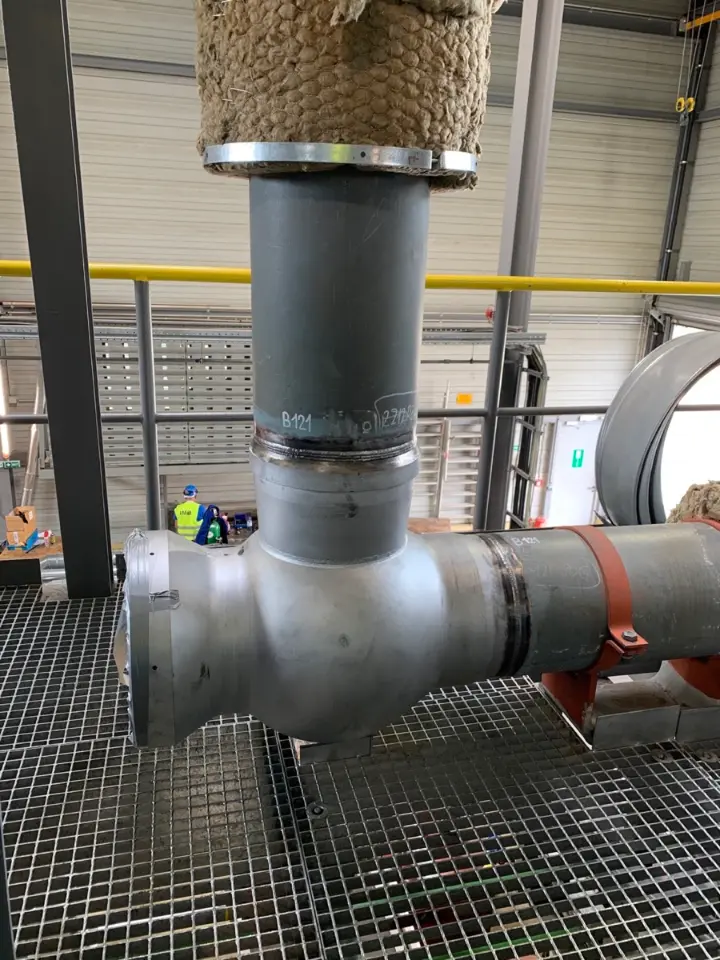

Die Rohrleitung ist das fertige System in der Anlage. Der vorgefertigte Rohrleitungsabschnitt ist ein einzelnes Stück daraus – eine transportfähige Baugruppe aus Rohr, Bögen und Flanschen, die vorab geschweißt und geprüft und auf der Baustelle nur noch montiert wird.
Welche Unterlagen braucht ihr für ein Angebot?
Eine Isometrie oder Zeichnung mit Maßen, die Werkstoffgüte, die Druckstufe und die Angabe, welches Zeugnis nach EN 10204 gefordert ist. Fehlt die Isometrie, genügt für eine erste Kalkulation auch eine bemaßte Skizze.
Warum lohnt sich Vorfertigung gegenüber dem Schweißen auf der Baustelle?
In der Werkstatt lässt sich unter kontrollierten Bedingungen schweißen, prüfen und dokumentieren. Das senkt den Anteil der Baustellennähte, verkürzt die Montagezeit und macht die Qualitätssicherung einfacher – gerade bei warmfesten Werkstoffen mit Vorwärm- und Wärmenachbehandlungsvorgaben.
Werden die Schweißnähte geprüft?
Ja. Sichtprüfung gehört immer dazu. Darüber hinaus vereinbaren wir die zerstörungsfreie Prüfung nach Ihrer Vorgabe – Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung – sowie die Druckprüfung mit Protokoll.
Aus welchen Werkstoffen liefert ihr vorgefertigte Rohrleitungen?
Aus unlegiertem Kesselstahl wie P235GH, warmfesten Güten wie 16Mo3, 13CrMo4-5, 10CrMo9-10 und P91, austenitischem Edelstahl wie 1.4404 und 1.4571, Duplex 1.4462 sowie CuNi 90/10 für Seewasser.
Zeichnung senden – den Rest klären wir gemeinsam
Eine Zeichnung, Stückliste oder kurze Beschreibung genügt für den Anfang. Falls bereits vorhanden, helfen uns folgende Angaben bei der schnellen Kalkulation.
- Isometrie, Zeichnung oder Handskizze mit Maßen
- Werkstoff und Rohrabmessung, oder Druck, Temperatur und Medium
- Gewünschte Trennstellen – oder wir schlagen sie vor
- Stückzahl und Staffelmengen
- Zeugnis 3.1 oder 3.2, ZfP-Umfang, Wunschtermin und Lieferort
Rohrleitungsvorfertigung anfragen?
Zeichnung, Werkstoff und Stückzahl genügen – wir melden uns mit Preis und Termin.
