Rohrböden & gebohrte Platten
Die Platte, in der die Kesselrohre enden – gebohrt nach Ihrem Bohrbild, mit Mannlöchern, Nuten und Anschlüssen. Wir liefern Rohrböden zum Einwalzen oder Einschweißen, geprüft und mit vollständiger Dokumentation.
Lieferumfang & Ausführung
| Merkmal | Angabe |
|---|---|
| Fertigungsgrundlage | Zeichnung mit Bohrbild, Teilung, Lochdurchmesser und Toleranzen |
| Abmessungen | Durchmesser bis 3000 mm, Dicke bis 250 mm, Stückgewicht bis 40 t |
| Bohrbild | Anzahl, Durchmesser und Teilung nach Vorgabe, versetzt oder fluchtend |
| Rohranbindung | zum Einwalzen mit Nut oder zum Einschweißen, je nach Auslegung |
| Ausschnitte | Mannlöcher, Schaulöcher, Stutzenausschnitte nach Zeichnung |
| Werkstoffe | P265GH, P355GH, 16Mo3, 13CrMo4-5, 10CrMo9-10, Edelstahl, hitzebeständig |
| Kantenvorbereitung | Schweißnahtvorbereitung nach EN ISO 9692 auf Wunsch |
| Prüfung | Maß- und Sichtprüfung, Ultraschallprüfung der Platte auf Dopplungen |
| Dokumentation | Zeugnis 3.1 oder 3.2 nach EN 10204, Maßprotokoll |
Welche Werkstoffe wir dafür liefern
Die Güte richtet sich nach Medium, Temperatur und Druck. Die folgende Liste ist eine Auswahl und keine Beschränkung – geliefert wird die Güte, die Auslegung und Spezifikation verlangen. Zu jeder Güte finden Sie das Datenblatt mit Zusammensetzung, Kennwerten und Normen.
Typische Einsatzgebiete

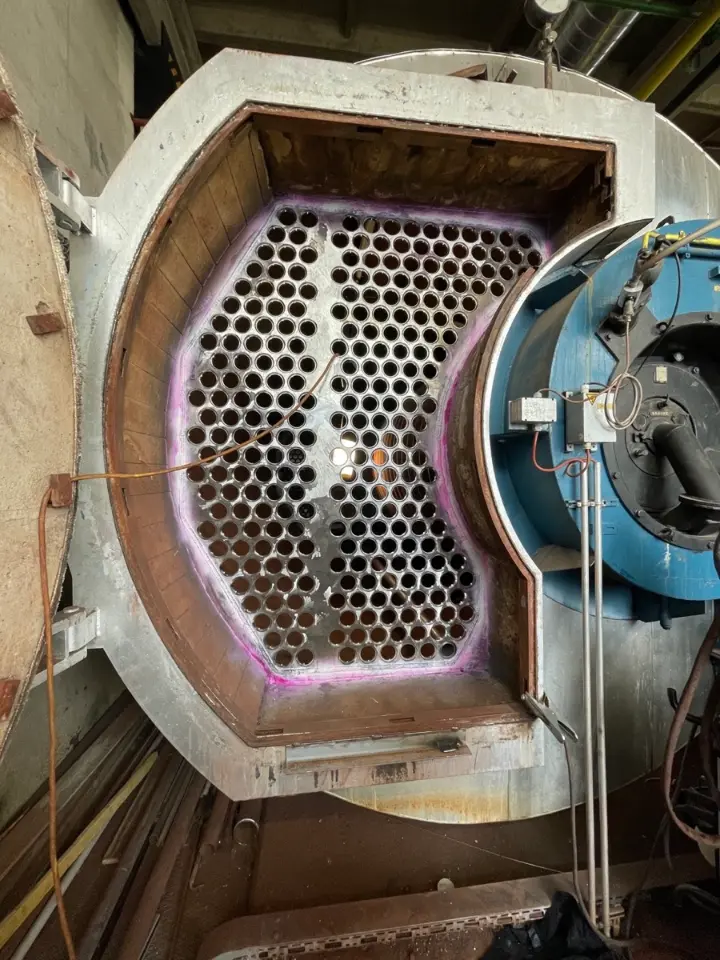

- Rohrböden in Großwasserraumkesseln, etwa im 3-Zug-Kessel
- Wärmetauscher und Rohrbündelapparate
- Economiser und Luftvorwärmer
- Abhitzekessel hinter Gasturbinen und Motoren
- Ersatzböden bei Revision und Schadensfall
- Prüf- und Musterplatten für Schweißverfahrensprüfungen
Was Sie an Nachweisen bekommen
Abnahmeprüfzeugnis 3.1 oder 3.2 nach EN 10204
Chargenbezogene Prüfergebnisse für jede drucktragende Position, auf Wunsch gegengezeichnet.
Zerstörungsfreie Prüfung
Sicht-, Eindring-, Magnetpulver-, Ultraschall- oder Durchstrahlungsprüfung der Schweißnähte nach Vorgabe.
Druckprüfung
Hydrostatische Prüfung nach Regelwerk und Zeichnung, mit Protokoll.
Rückverfolgbarkeit
Charge und Schmelze jeder Position bleiben über die Dokumentation nachvollziehbar.
Von der Zeichnung zur Lieferung
1. Zeichnung oder Skizze
Sie schicken uns Zeichnung, Isometrie oder Stückliste – auch eine Handskizze mit Maßen genügt für den Anfang.
2. Werkstoff und Regelwerk klären
Wir stimmen Güte, Norm, Druckstufe und gefordertes Zeugnis mit Ihnen ab.
3. Angebot
Sie erhalten ein Angebot mit Preis, Ausführung und verbindlichem Termin.
4. Lieferung mit Dokumentation
Die Komponente kommt einbaufertig, mit Zeugnissen und Prüfprotokollen.
Rohrböden & gebohrte Platten – häufige Fragen
Einwalzen oder Einschweißen – was ist besser?
Das hängt von Druck, Temperatur und Medium ab. Eingewalzte Rohre lassen sich leichter tauschen und sind bei mäßigen Drücken üblich. Eingeschweißte Verbindungen halten höhere Drücke und Temperaturen aus und sind dichter, aber der Tausch ist aufwendiger. Häufig wird kombiniert: eingewalzt und zusätzlich dichtgeschweißt.
Welche Toleranzen sind beim Bohrbild üblich?
Maßgeblich ist Ihre Zeichnung. Üblich sind enge Toleranzen für Teilung und Lochdurchmesser, weil sonst das Einwalzen nicht dicht wird oder die Rohre sich nicht einfädeln lassen. Gefertigt wird nach Ihrer Vorgabe; das Maßprotokoll liefern wir mit.
Bis zu welcher Plattendicke liefert ihr?
Bis etwa 250 mm Dicke und 3000 mm Durchmesser. Größere Abmessungen klären wir im Einzelfall – nennen Sie uns Durchmesser, Dicke und Lochzahl.
Wird die Platte auf Dopplungen geprüft?
Bei drucktragenden Böden ist die Ultraschallprüfung des Grundmaterials üblich, um Dopplungen im Blech auszuschließen. Der Umfang richtet sich nach Regelwerk und Ihrer Spezifikation.
Was braucht ihr für ein Angebot?
Die Zeichnung mit Bohrbild, Plattendurchmesser und -dicke, Werkstoffgüte, Anzahl und Durchmesser der Löcher, die Art der Rohranbindung und das geforderte Zeugnis nach EN 10204.
Zeichnung senden – den Rest klären wir gemeinsam
Eine Zeichnung, Stückliste oder kurze Beschreibung genügt für den Anfang. Falls bereits vorhanden, helfen uns folgende Angaben bei der schnellen Kalkulation.
- Zeichnung mit Bohrbild, Teilung und Stegbreite
- Werkstoff und Plattendicke
- Bohrungstoleranz und Art der Rohrbefestigung
- Stückzahl und Staffelmengen
- Zeugnis 3.1 oder 3.2, Wunschtermin und Lieferort
